1、 系统功能

　　气幕系统的主要功能是产生连续致密的气帘，形成有效屏障，隔绝内外气体的流动和交换，防止高浓度有害气体侵入。

2、 律邦解决方案

　　我公司的气幕吹洗系统，采用气刀（又名风刀）作为气幕发生元件。它安装在门框上方，压缩空气经过气刀，可形成连续致密的气幕，吹扫行程可达1.2~1.5米，吹扫宽度正好覆盖整个门腔，因此有效隔绝了内外气体的流动。

　　我公司的气幕吹洗系统，既可由压缩空气汇流排供气，也可由压风系统供气，并能够实现自由切换——有压风时优先由压风供气，没有压风时由空气汇流排供气。

　　我公司的气幕吹洗系统，可实现自动控制，即当门打开时，气幕系统自动启动工作；当门关闭时，气幕系统自动停止工作。供气管路由机械阀和管路控制阀联动控制。

3、 技术规格

　　气刀常用规格有0.8m和0.9m两种规格，刚好适应不同宽度的门体，气幕宽度正好覆盖整个门腔，确保不留缝隙。

　　在0.6MPa的供气压力下，气幕出口风速大于10m/s，有时可达12－15m/s以上。吹扫距离达到1.2~1.5m，大于门体的高度，满足救生舱气幕系统功能要求。

4、 显著特色

1） 采用气刀作为气幕发生元件，所生成的气幕连续、均匀、致密；

2） 采用压风与压缩空气汇流排联合供气方式；

3） 采用机械阀与管路控制阀协同工作，实现自动控制功能；

4） 结构简练，安装简单；

5、 核心部件介绍

1） 气刀

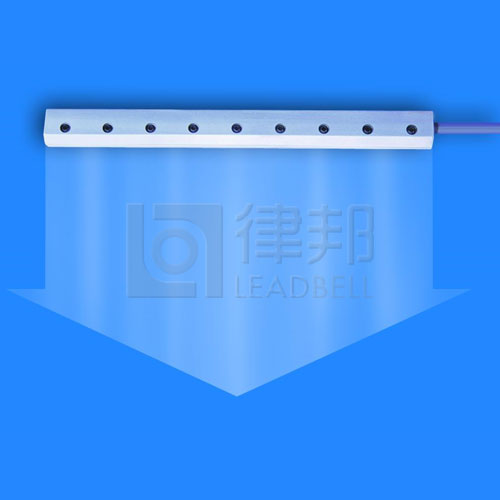

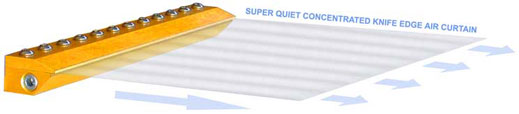

　　气刀是一种新型的气幕发生装置，可产生均匀、连续、致密的气帘，可形成有效的气幕屏障。

　　它利用两块平行的金属片之间3－5um的缝隙进行排气。两块金属片之间有气腔，类似于压缩空气系统中的储气罐。0.6MPa的压缩空气进入储气腔，并通过狭小的缝隙排出，就形成了气幕。

　　我公司自主研发生产的气刀，有两种材质，一种是黄铜，一种是铝合金，长度可任意定制。它设计巧妙，充分利用射流技术，可形成空气放大效应，除了气刀本身排出的气体外，还能够将周围的气体引流过来，因此生成的气幕气量大，气感强，效果好。

　　我公司设计生产的气刀，可在工业领域广泛应用，如吹扫钢板、铝型材等金属表面金属屑；吹扫包装罐、饮料瓶表面的水分；吹扫产品表面的杂质、粉尘等。



技术参数
气幕吹洗管规格(长度)	610mm	760mm	820mm	910mm
气压(Mpa)	耗气量(m ³ /m)
0.41	1.76	2.20	2.42	2.64
0.55	2.16	2.70	3.95	3.24
0.69	2.56	3.20	3.52	3.81



2） 管路控制阀

　　我公司根据气幕系统的自动控制需要，自行研制了管路控制阀。它是一种活塞式比例阀，可以通过微小气量和压力实现对大流量高压管路的通、断控制。

　　控制管路工作压力仅为主管路压力的50%，就可以推动主管路的导通或切断。由于供应气幕的气管必须达到一定的直径才能满足气幕供气需要，而如此大的管径直接通过机械阀进行控制，会显得臃肿而笨重，并有漏气之忧。我们通过管路控制阀，就可以通过细管路实现对粗管路的启闭控制，从而使系统看起来干净简练，并且控制起来更加可靠轻松。

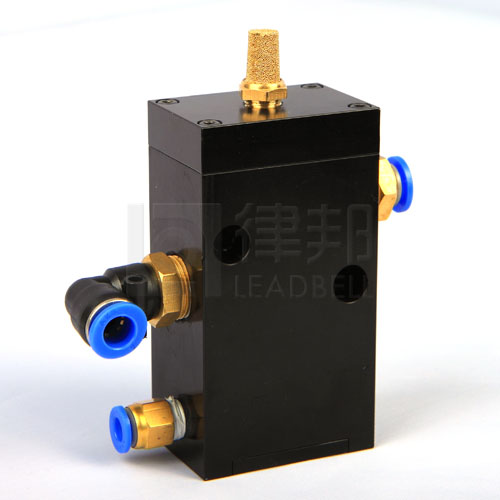

管路控制阀实体图如下：

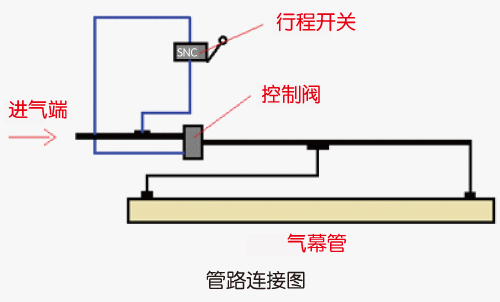

管路控制连接图如下：
