1、 功能简介

　　救生舱压风系统，主要利用井下压风给舱内人员提供源源不断的新鲜空气。只要压风工作正常，舱内任何系统均可以不启动。它不仅提供氧气，还可以通过稀释有害气体达到净化空气的目的。同时，它带走舱内的高温高湿气体，达到降温除湿的目的。

2、 律邦解决方案

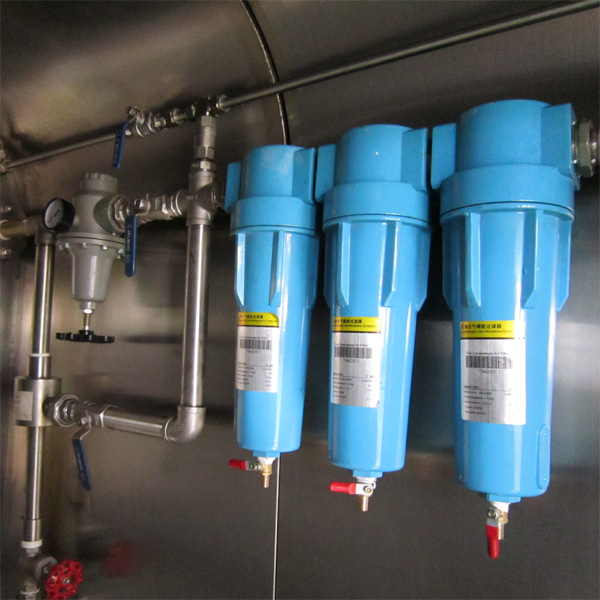

　　我公司的救生舱压风供氧系统，属于国内较有特色的专有系统解决方案。它采用三级空气过滤，并具有调压、消音、压风制冷等功能。

　　根据流量的不同，我们选用不同管径的压风管并选用不同流量的空气过滤器，以满足人均0.3m3/min的供风要求。压风管采用304不锈钢材质。

　　压风系统消音器系我公司的特色产品，由我公司自行研制。它使用吸音介质并采用消音结构，可以将压风噪音降低至70dB以下。如果管道流量较大，需采用双消音器并联结构，通过降低流量而降低噪音。

　　我们压风供氧的另一个特色，就是采用涡流制冷管，使压风通过涡流制冷管形成冷风，相当于使用了空调，使舱内温度迅速降低。涡流制冷管是一种机械式制冷设备，压缩空气流经涡流管，高速旋转后会产生冷热两种风，我们将冷风引入舱内，将热风排到舱外，就达到了冷却舱内空间的目的。

3、 技术规格

　　压风管径的选择及空气过滤器的选择，根据压风风量而定。对于12人以下的救生舱，我们一般采用DN32的管径；对于16人救生舱，我们选用DN40的管径。

　　消音器有DN32和DN40两种接口，长度有350mm和500mm两种规格。涡流制冷管我们一般选3.6 m3/min流量的，可以满足16人密闭舱的制冷要求。

4、 显著特色

1） 采用自主研制的消音器，可将压风噪音降低到70dB以下，压风噪音是令许多企业头痛的技术难点；

2） 采用涡流制冷管作为辅助制冷设备，在供应压风的同时，实现密闭空间的降湿除湿，效果显著，一举两得；

5、 核心部件参数

1） 压缩空气消音器

　　该产品系我公司自主研制。它采用特制消音棉，气道上设计有吸音孔，可以有效降低压风噪音。采用304不锈钢外壳，消音器直径100mm，长度有350mm 和500mm两种规格。采用外螺纹接口，有DN32和DN40两种接口。

　　对于10人以下救生舱，采用一只消音器即可满足要求；对于12人或16人救生舱，建议采用两只消音器并联，这样可有效降低压风噪音。

　　该消音器可适合工业领域应用，只要涉及压缩空气消音，均可使用该种消音器。我公司可为客户定制各类消音器。



技术参数
直径	Ø100
长度	450
内螺纹	DN20
噪音降低度	削减噪音25dB以上
连接方式	两端螺纹或单侧螺纹，可自由连接



2） 涡流制冷管

　　涡流制冷管主要利用压缩空气经过涡旋管高速运动而形成冷热两股空气的原理制成。进入涡旋管的压缩空气，以每分钟100万转的转速朝涡旋管的热端流动，部分热气从控制阀排出，其余空气返回，流向涡旋管另一端形成冷气。涡旋管可把进口压缩空气温度降低46度和提高93度。通过调节冷热管两侧的流量，可以控制冷风和热风的温度。如图：

制冷管气体进出示意图

制冷管动态原理图



技术参数
型号	入口气压（Mpa）	耗气量（m3/min）	最大制冷量（W）
LBA3600	0.6	3.6	2400
LBA7000	0.6	7.0	4500
LBA15000	0.6	15.0	10000
