1、 功能简介

　　救生舱气瓶供氧系统，主要利用压缩氧气瓶给密闭空间供应氧气。它通过对高压气瓶减压并进行流量控制，实现连续的氧气供应。

2、 律邦解决方案

　　压缩氧气瓶，充灌压力可达13.5MPa或更高。要安全使用气瓶中氧气，必须先将压力减下来。我们采用先减压后汇流的供气模式，即先通过气瓶减压器将气瓶压力降低至0.3MPa，然后再进入汇流管。因此，救生舱所使用的汇流排，属于低压汇流排。

　　我公司的汇流排采用304不锈钢制作，阀门与汇流管之间的接口全部采用氩弧焊工艺焊死，因此不会产生漏气现象。汇流管经过脱脂处理，避免油脂和氧气接触产生危险。采用密封性好的阀门，避免产生阀门缓慢漏气现象。

　　氧气控制箱采用医疗专用氧气控制箱，具有二级减压及双回路功能，控制箱内增加恒压减压阀，即如果气瓶减压阀失效，氧气控制箱的恒压减压阀仍起到减压作用，防止高压气体冲出伤人。为防止单路管路失效（如减压器堵死或管路漏气），我们在氧气控制箱内设置了双回路，即一路失效的情况下，另一路仍可正常工作，增加了系统的安全可靠性能。

3、 技术规格

汇流管管径Φ25，壁厚3mm，长度根据需要定制。

金属压力软管采用高压金属软管，内衬聚四氟乙烯材料。可耐15MPa以上压力。

采用定制的高精密针阀作为汇流排供气阀。

气瓶减压器采用高品质气瓶减压器，可耐25Mpa压力。

氧气控制箱采用304不锈钢箱体。外观尺寸：330*190*110mm

4、 显著特色

1） 汇流排采用304不锈钢材质，与阀门焊接连接，确保不漏气；

2） 氧气控制箱具有二级减压阀，可对气体进行二次减压；

3） 氧气控制箱采用双回路供气，确保一路出现故障时，另一路仍可以正常工作；

5、 核心部件参数

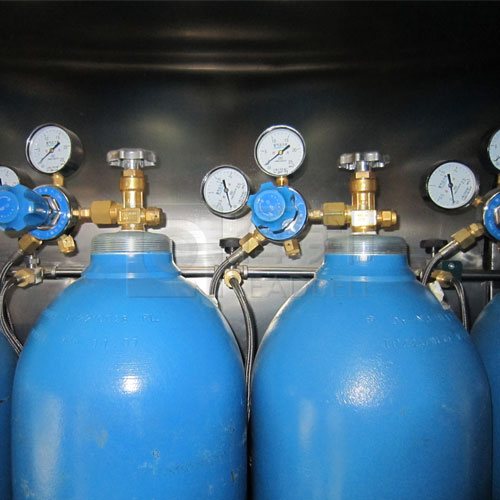

1） 气体汇流排

　　我公司生产的救生舱气体汇流排由气瓶减压器、金属压力软管、汇流管三部分组成；

　　汇流管直径Φ25，内径DN19，供气阀门采用高精密针阀，针阀与汇流管焊接连接；针阀阀芯结构特殊定制，可有效防止漏气，并保证多个气瓶出口压力不均衡时仍能安全打开。

　　气瓶减压器选用市场上高品质的减压器（上海减压器厂产品或其协作厂产品），控制精准，质量可靠。

　　金属压力软管外径Φ6，可耐15MPa以上高压。



技术参数
汇流管材质	304不锈钢
汇流管内径	DN15（救生舱），DN25（避难硐室）
汇流管最大耐受压力	15Mpa
高压软管最大耐受压力	20Mpa



 2） 气体控制箱

　　气体控制箱为我公司自主生产的医疗专用氧气控制箱，采用双回路二级减压设计，两回路一用一备，当其中一路出现故障时，另一路可以立即切换使用，确保整个供气系统安全可靠。每一回路上，都装有恒压减压阀，当前端气瓶减压阀出现故障时，气体控制箱内的减压阀仍起到减压和恒压的作用，确保系统安全。

　　气体流量计安装在气体控制箱上面，氧气量程为0-15L/min，空气控制箱的流量计量程为0-50L/min。流量计均可手动调节。
