1、 系统功能

　　救生舱空气净化处理系统，主要解决CO和CO2等有害气体滤除问题。必要时，还清除密闭环境中的水汽及异味。

2、 律邦解决方案

　　我公司针对救生舱用的空气净化处理系统，有两种解决方案，一种是防爆直流风机驱动，称为电动型空气净化机；另一种是气动马达驱动，称为气动马达型空气净化机。

1） 电动风扇型空气净化机

　　采用我公司自主研制的24VDC防爆直流风机（已取得煤安认证标志），采取下抽风式空气循环方式。料箱分为4料箱和8料箱两种。通风量可达8m3/min。

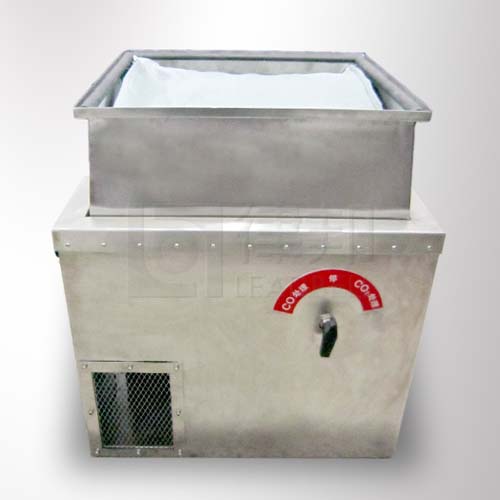

2） 气动马达型空气净化机

　　采用气动马达作为动力元件，可以是单气动马达（30W），也可以是双气动马达（30W+80W），双气动马达用来处理CO和CO2气体，单气动马达只用来处理CO2气体。采取下抽风式空气循环方式，料箱分为4料箱和8料箱两种。30W气动马达的通风量为2.5 m3/min，80W气动马达的通风量为5 m3/min。气动马达采用压缩空气汇流排供气。

3） 手摇风机型空气净化机

　　采用我公司自主研发的手摇风机，变速比为1：49，按每分钟20圈计算，风量可达5 m3/min。它亦采用下抽风式空气循环方式，料箱分为4料箱和8料箱两种。

不论哪一种空气净化机，都采用相同的化学药剂进行处理，主要有以下几种净化药剂：

1） CO2吸收剂

2） CO催化剂

3） 甲烷及硫化氢气体吸收剂

4） 除臭剂

5） 强效干燥剂

为描述方便，我公司的净化机产品系列如下：



配件应用	电动风扇型	气动马达型	手摇风扇型
防爆直流风机	√	х	х
30W气动马达	х	√	х
80W气动马达	х	√	х
压缩空气汇流排	х	√	х
手摇风机	х	х	√
4料箱	√	√	√
8料箱	√	√	√
CO2吸收剂	√	√	√
CO催化剂	√	√	√
CH4和H2S吸收剂	√	√	√
强效干燥剂	√	√	√
除臭剂	√	√	√
直流电源	√	х	х
不锈钢净化箱体	√	√	√
不锈钢料箱	√	√	√
除臭过滤网	√	√	√



 3、 显著特点

1） 全部采用下抽风式空气循环方式，风阻小，空气接触面积大，净化效果好；

2） 全部采用304不锈钢材质，抗腐蚀抗生锈，美观大方；

3） 气动马达型净化机有自动切换风门，可以灵活切换气动马达的工作状态；

4） 风机蜗壳采用优化设计结构，噪音小，风量充足；

5） 全部采用离心式风机结构，在加负载的情况下，风机转速稳定，风量足；

4、 核心产品简介

1） 防爆直流风机

该产品由我公司自主研制并申请安标。该产品已获得专利保护。

产品技术特征：

● 供电电压：24VDC

● 额定功率：30W

● 风量大：在不装药剂的情况下，出风口风量可达8.7m³/min，在装有化学药剂的情况下，出风口风量可达5.6 m³/min；

● 风压高：全速时风压可达530pa；

● 转速高且稳定：全速时2600RPM，增加负载时转速不降低且运行平稳；

2） 30W气动马达

该产品进口自德国，耗气量小，工作稳定可靠。

压力、扭矩、转速、耗气量曲线图如下：

3） 80W气动马达

该产品从德国原装进口。马达压力、扭矩、转速及耗气量曲线图如下：

4） 手摇风机

　　手摇风机采用三级变速技术，变速比为1：49，即手轮转动一圈，风机可以转动49圈，因此具有变速比高的特点。按每分钟摇动25圈计算，风叶的转速可达到1300r/min。

　　采用离心式叶片，金属叶片直径190mm，可形成每分钟6.5立方米的通风量。采用300mm的手摇转轮，因此转动起来轻松自如，毫不费力。

5） CO2吸收剂

该产品由我公司自行研制成功，基材为氢氧化锂原料。

　　经国家煤炭安全产品质量检验检测中心测定，该产品吸附效率68.3%，粉尘率为1.8%，且具有反应前后变色功能，未反应前为粉红色，反应完毕后为纯白色。

　　经真人试验检测，8人舱106小时真人试验，共用料35公斤（南京中航实测结果）；12人106小时试验，共用料84公斤（山东坚龙实测结果）。



技术参数
比重	0.８９x10³ kg/m³
吸收CO₂放热	700KJ/kg（指吸附剂重量）
吸附效率	国家煤矿安全产品质量监督检验中心测试数据：68.3%
粉尘率	国家煤矿安全产品质量监督检验中心测试数据：1.8%
颜色变化	新鲜料颜色为粉红色，失效后变成纯白色
外观特征	多孔疏松状结构，吸附表面积大，透气性好。
包装方式	真空袋包装，外加硬质纸箱。
保质期	2年





6） CO催化剂

　　该催化剂以氧化铜及二氧化锰为主原料，它对干燥环境（常温常压）下的CO具有较好的催化效果。但它的缺点是对水汽比较敏感，湿度超过45%时，该催化剂很快会中毒失效，因此比较适合在干燥环境下使用。对低浓度CO气体，该催化剂的效果不及贵金属催化剂显著。




技术参数
视比重	≥0.8g/ml
强度	≥60%（用球磨法实验）
粒度	颗粒状催化剂在10~18 目内≥95%





7） 甲烷及硫化氢气体吸收剂

　　本吸附剂是一种依靠物理方法吸收甲烷及硫化物气体的吸收剂。它依靠吸附剂自身的吸附性能以及催化分解作用（化学稳定性）对某些有机类有害气体进行强效的去除，废气通过吸附层时被吸附剂表面存在的未平衡分子吸引力或化学键力吸附在吸附剂上，同时进行化学催化和分解作用，从而达到对有害气体的净化（处理）目的。




吸附剂对多种有害气体去除能力对照表
二氧化硫	活性炭重量的65-90%
苯	活性炭重量的65-90%
甲烷	活性炭重量的65-90%
氨气	活性炭重量的45-70%
硫化氢	活性炭重量的20-50%
乙醚	活性炭重量的45-70%
甲醇	活性炭重量的45-70%
甲醛	活性炭重量的65-90%







8） 强效干燥剂

　　强力干燥剂以活性炭为基材，浸渍CaCl2、LiBr等吸湿性物质，具有极强的吸水性，水汽经过该药剂时，会被药剂吸附。该药剂可置放到空气净化装置上，用于快速滤除空气中的水汽和杂质（但存在放热现象）。




技术参数
颗粒长度	2mm
颗粒直径	1mm
比重	800Kg/m³
颜色	黑色
保存方式	阴凉环境密闭存放
吸收性	1kg干燥剂可以吸收0.6~1kg的水汽
