一、系统简介

　　该系统为我公司根据《煤矿可移动式硬体救生舱综合防护性能试验基本要求》定制开发而成，它由救生舱内外多传感器参数监测系统、视频监控系统、多通路继电信号远程控制系统三部分组成，可以完全满足救生舱综合防护性能试验的测试需要。

1、 舱内外多传感器参数监测系统

　　单片机式的主控板可以同时对21个传感器信号进行监测，并每隔1分钟进行一次数据采样，并将采集到的数据存储到数据库中。它可以以列表及曲线图示两种方式显示传感器参数变化，并可供用户灵活查询及统计。
它采集的数据包括：

　　1） 舱内后端数据：O2、CO2、CO、CH4、温度、湿度、舱压

　　2） 舱内前端数据：O2、CO2、CO、CH4、温度、湿度

　　3） 过渡舱数据：O2、CO

　　4） 舱外6个测温点的温度数据

　　这些数据每隔1分钟刷新一次，同时跟踪曲线可以清晰、及时地反映出数据的变化趋势。用户可以回溯历史数据，查询并分析历次试验情况。

　　数据库系统可以存储高达500万条历史记录，具有大容量存储的特点。

　　传感器放置在救生舱内（测温点放置在救生舱外），依靠一根2芯的485通讯线与监控主机连接，因此布线容易，管理方便。

2、 视频监控系统

　　采用夜视红外摄像仪，可以远程操作摄像仪360度旋转，从而可以观察到舱内各个位置的实景情况。视频数据可以保存到硬盘上，方便查询和回溯。

3、 多通路继电信号远程控制系统

　　该系统允许用户在监控室内通过电脑软件控制部分设备的启停，这些设备包括：

　　1） 氧气管路电磁阀

　　2） CO气体管路电磁阀

　　3） CO2气体管路电磁阀

　　4） 电加热设备

　　5） 电加湿设备

　　6） 净化装置的电动风扇

　　它可以不需人员入舱操作就可以实现对试验设备的启停控制，从而简化试验过程，降低试验过程的危险度（如向舱内释放CO试验气体）。

该综合控制系统目前已经在国内部分救生舱生产企业投入应用，使用效果良好。

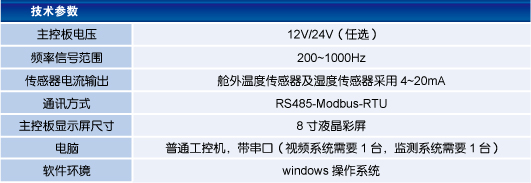

二、实体图片

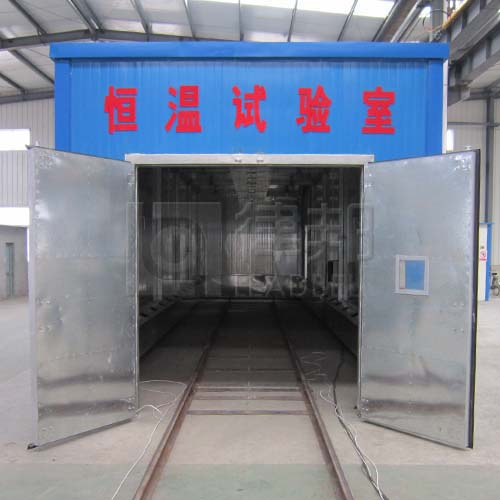

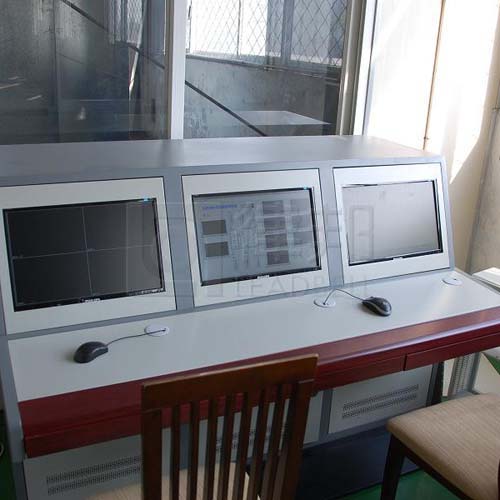

高温实验室

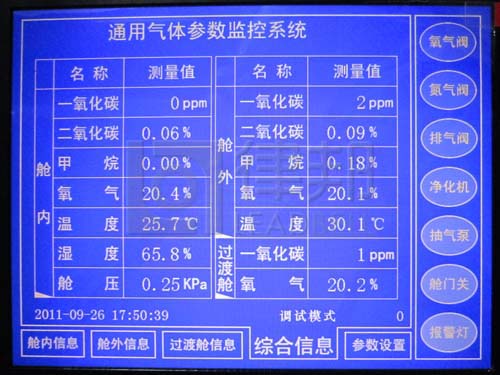

主板监控液晶显示界面

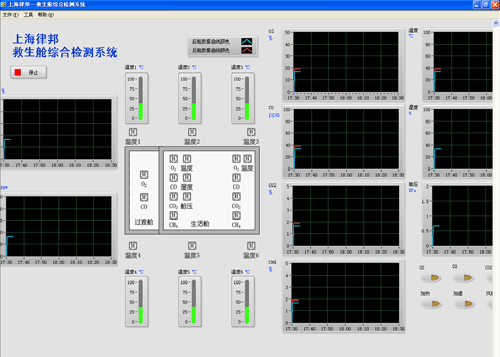

工控软件主显示界面（曲线图显示）

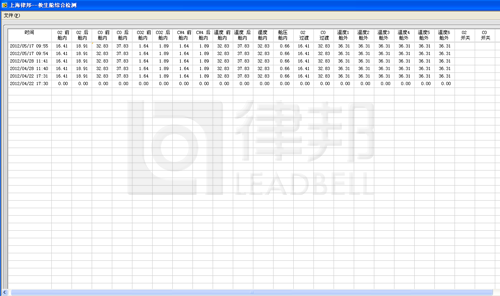

工控软件主显示界面（列表显示）
