1、 系统功能

　　硐室气体监测系统，主要对生活室、过渡室、巷道外的气体进行实时监测，并能够将监测到的数据实时回传到地面总控室。生活室主要监测O₂、CO₂、CO、CH₄、温度、湿度和压差几个参数，过渡室主要监测CO和O₂两个参数；巷道外主要监测CO、CO₂、CH₄、O₂四个参数。

2、 律邦解决方案

　　我公司主要根据矿里原有的传感器品牌进行选型，保证硐室内的分站与矿里原有的分站相兼容。目前市场上传感器分站分为8路和16路两种，要根据传感器的数量及分布而选用。

　　对于硐室外的气体参数监测，我们选用密闭箱抽气的方式进行检测，即将硐室外的传感器安装在一个密闭箱体内，将密闭箱放置在过渡室内，通过单向抽气泵（手动）将巷道内的气体抽入密闭箱内进行检测。这样做的好处是，一旦巷道出现灾变，传感器可以得到很好的保护，可以继续监测巷道内的气体参数。如果将传感器安装在巷道内，发生灾变时传感器容易受到破坏，影响参数的监测。

　　传感器分站与矿井其它传感器分站通过光纤连接，从而可借助原有的信号通路传输到地面。

　　传感器供电采用UPS电源供电。备用电池组采用本安输出，可提供12VDC、18VDC和24VDC三种本安输出。

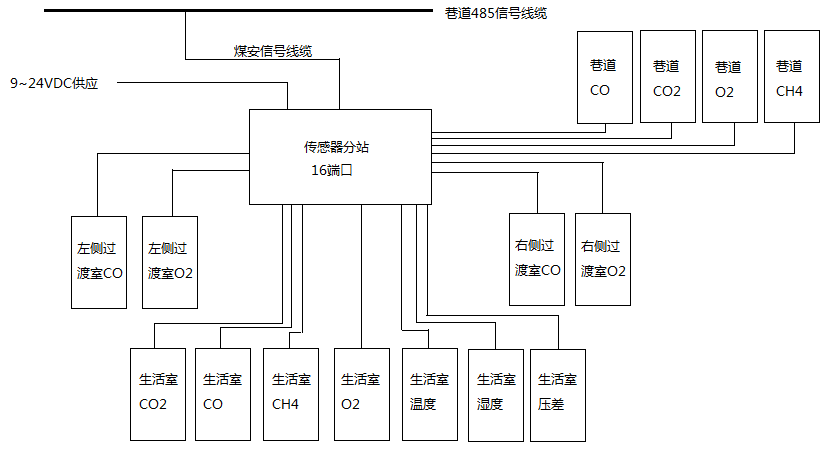

系统拓扑图如下：
