1、 系统功能

　　硐室视频监控及人员定位系统，是矿井6大系统的重要组成部分，硐室作为矿井的一部分，也纳入整个矿井的视频监控及人员定位系统中，做到整体的监测与管理。

2、 律邦解决方案

　　我公司针对避难硐室内部的视频监控系统、人员定位系统及通讯系统，提供了自己的解决方案。

　　对于视频监控系统，我们在过渡室、生活室各安装一只防爆摄像头（共3只防爆摄像头），然后视频信号通过光纤传输到地面总控室。

　　对于人员定位系统，在硐室内安装一个人员定位分站，并在两侧过渡室各安装一只读卡装置，人员定位分站的信号通过并纤并入整个矿井的人员定位体系中。

　　对于通讯系统，我们在生活室安装两部防爆电话机，与整个井下的有线通讯系统接驳，实现信号互通。同时，如果井下具有无线通讯系统，可在硐室内设立一个无线信号中继站，从而实现无线信号通讯。

　　通讯线缆、供电电缆都通过防爆门处的预埋管路从巷道引入。视频监控系统及人员定位系统，采用127VAC供电。

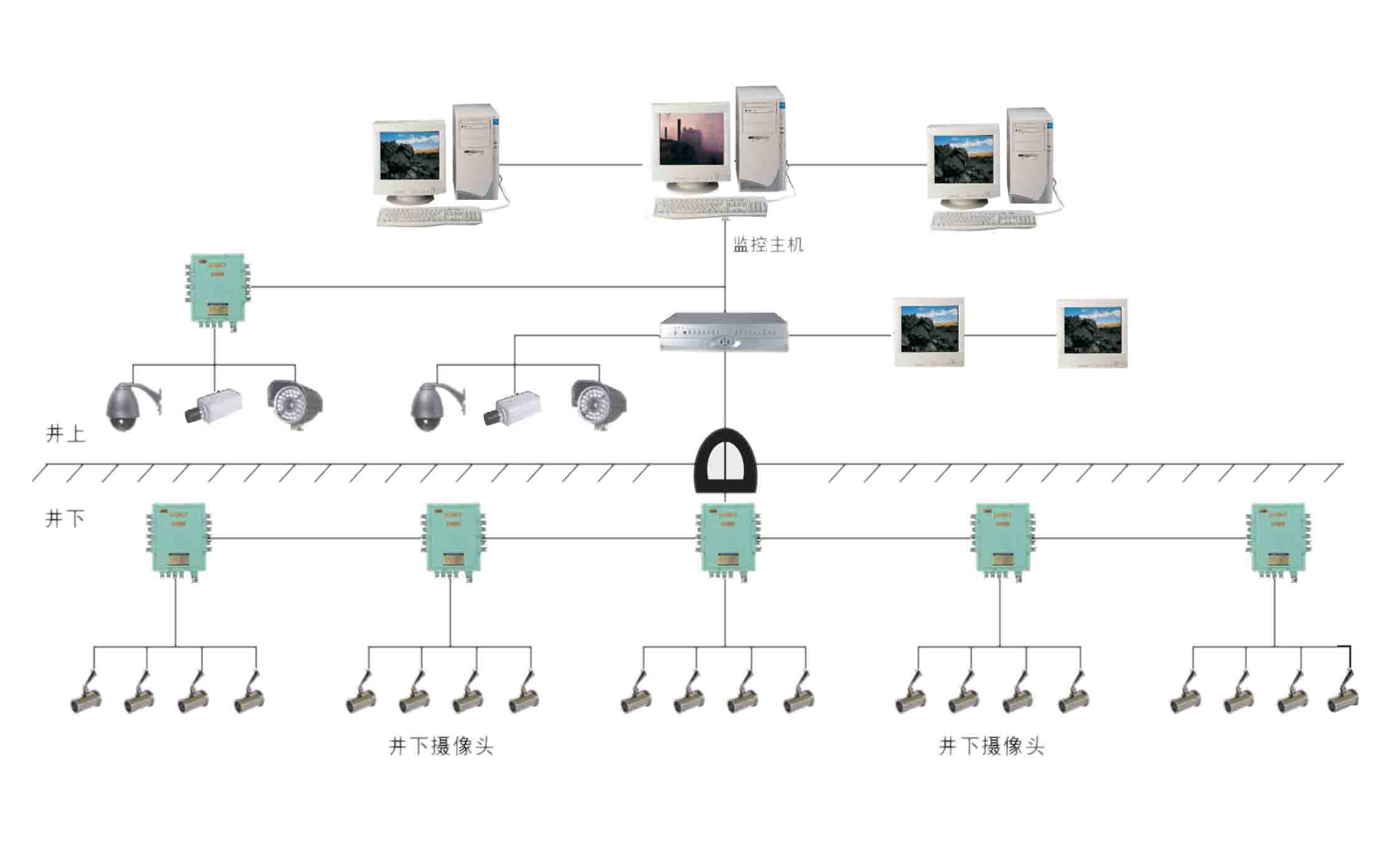

视频监控系统拓扑图如下：

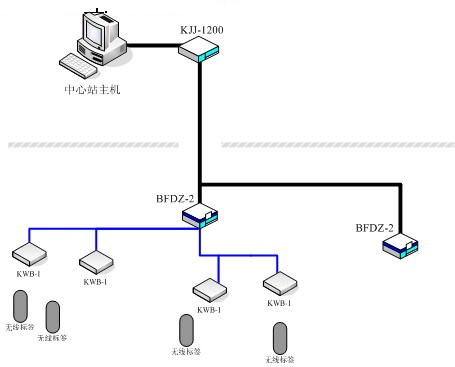

 人员定位系统的拓扑图如下：
